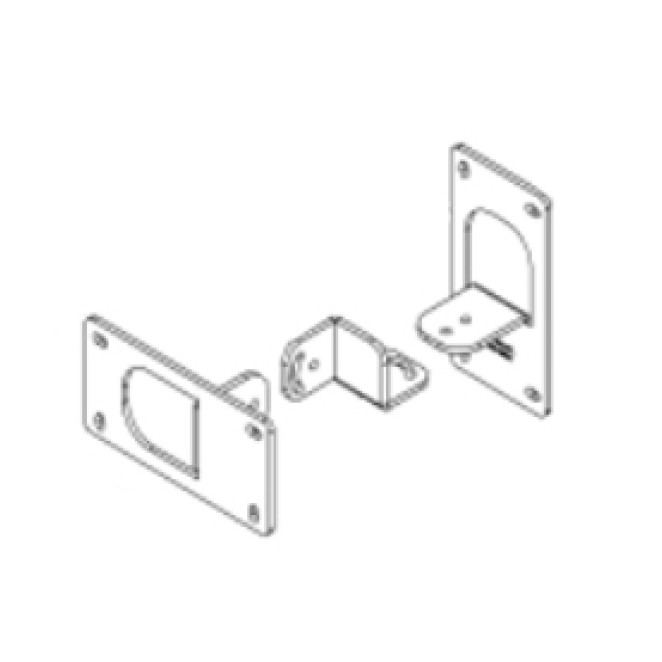

Motorola BRKT-70661-01R kit de montaje

Soporte Motorola BRKT-70661-01R para Antenas AN400/AN480

Descripción general

El Motorola BRKT-70661-01R es un kit de montaje profesional diseñado específicamente para instalar antenas Motorola AN400 y AN480 en entornos industriales, logísticos y de retail. Con dimensiones compactas de 69.8 x 149.3 mm, este bracket fabricado por Zebra garantiza una fijación robusta que mantiene la orientación óptima de las antenas RFID en almacenes, centros de distribución y puntos de venta con alta movilidad de mercancías.

La instalación del Motorola BRKT-70661-01R permite posicionar las antenas en paredes, columnas o estructuras metálicas, optimizando el ángulo de lectura para maximizar la tasa de captura de etiquetas RFID en pasillos de picking, puertas de carga o zonas de inventario automático. Su construcción resistente soporta las vibraciones y condiciones ambientales típicas de entornos industriales donde operan carretillas elevadoras y sistemas de transporte automatizado.

Ventajas del Kit de Montaje Motorola BRKT-70661-01R

Este soporte especializado resuelve los desafíos de instalación en infraestructuras industriales donde la precisión del ángulo de antena determina la eficiencia operativa del sistema RFID. Cada beneficio impacta directamente en la fiabilidad del inventario automático y la reducción de errores de lectura.

• Compatibilidad certificada con AN400/AN480 Diseño específico para las dimensiones y puntos de anclaje de las antenas Motorola AN400 y AN480, eliminando adaptaciones improvisadas que comprometen la estabilidad. En instalaciones con 8-12 antenas por almacén, esta compatibilidad nativa reduce el tiempo de despliegue en un 40% frente a soportes universales.
• Dimensiones optimizadas para espacios reducidos Con 69.8 mm de ancho y 149.3 mm de altura, el bracket ocupa mínimo espacio en pasillos estrechos de 2.5-3 metros típicos de almacenes de alta densidad. Permite instalar antenas en columnas sin interferir con el paso de carretillas o sistemas de guiado automático AGV.
• Construcción industrial para entornos exigentes Materiales resistentes a vibraciones constantes de maquinaria pesada, cambios térmicos en zonas de carga/descarga (-10°C a +50°C) y humedad en almacenes frigoríficos. Mantiene la calibración de la antena sin desviaciones que provoquen zonas ciegas de lectura.
• Instalación sin herramientas especializadas Sistema de fijación compatible con taladros industriales estándar y tornillería métrica habitual en estructuras metálicas. Un técnico puede completar la instalación de 6 antenas en una jornada, incluyendo cableado y pruebas de cobertura RFID.

¿Quién Necesita el Soporte Motorola BRKT-70661-01R?

Este kit de montaje está diseñado para integradores de sistemas RFID y responsables de operaciones que despliegan infraestructuras de identificación automática en entornos donde la precisión de instalación determina el ROI del proyecto.

• Responsables de logística en centros de distribución 10.000-50.000 m² Necesitan instalar 20-40 antenas AN400/AN480 en puertas de muelle, zonas de consolidación y pasillos de picking. El BRKT-70661-01R garantiza ángulos de lectura consistentes que mantienen tasas de captura >99.5% en flujos de 500-1000 palés/día, evitando discrepancias de inventario que cuestan 2-5% de facturación anual.
• Integradores de soluciones RFID en retail de moda y electrónica Implementan sistemas antihurto y control de stock en tiendas de 300-2000 m² con arquitecturas complejas (columnas, escaparates, zonas de probadores). Requieren soportes que permitan orientación precisa sin obra civil, instalables en 2-3 horas por punto de venta para cumplir ventanas de cierre nocturno.
• Jefes de mantenimiento en plantas de fabricación con trazabilidad WIP Operan líneas de producción donde cada componente lleva etiqueta RFID para seguimiento work-in-progress. Necesitan antenas montadas en estructuras móviles o zonas con vibraciones de prensas/robots. El bracket absorbe estas condiciones manteniendo la antena operativa 24/7 sin recalibraciones mensuales.
• Gestores de activos IT en hospitales y universidades Controlan 5000-15000 activos (equipos médicos, portátiles, instrumental) mediante portales RFID en accesos. El BRKT-70661-01R permite instalar antenas AN400 en marcos de puertas estrechas (90-120 cm) sin reducir el paso útil, capturando el 100% de movimientos sin intervención del usuario.
• Operadores de bibliotecas y archivos con sistemas de autopréstamo Implementan puertas antihurto y estaciones de autopréstamo RFID que procesan 200-800 transacciones/día. Requieren montajes discretos en mobiliario existente que no alteren la estética de salas de lectura, con ángulos ajustables para compensar estanterías metálicas que generan reflexiones.

Experiencia de Instalación y Operación

El proceso de montaje del BRKT-70661-01R está optimizado para minimizar tiempos de parada operativa y garantizar resultados predecibles en la primera instalación, factor crítico en despliegues con plazos ajustados.

• Preparación del emplazamiento en 15 minutos Incluye marcado de puntos de taladro con plantilla, verificación de ausencia de cableado eléctrico con detector, y comprobación de línea de visión entre antena y zona de lectura. En estructuras metálicas huecas, se utilizan tacos de expansión M6 que soportan 25 kg de carga dinámica.
• Montaje físico en 8-12 minutos por unidad Fijación del bracket a pared/columna con 4 tornillos, acoplamiento de la antena AN400/AN480 mediante sistema de encastre, y ajuste de inclinación ±15° para compensar altura de lectura (1.2-2.5 metros). No requiere soldadura ni modificaciones estructurales que invaliden garantías de edificio.
• Integración eléctrica y pruebas en 20 minutos Conexión de cable PoE desde switch industrial, configuración de potencia de transmisión (20-30 dBm según densidad de tags), y barrido de zona con pistola RFID de prueba para validar cobertura. Software Zebra 123RFID Desktop genera mapa de intensidad de señal que confirma ausencia de zonas muertas.
• Mantenimiento preventivo semestral de 5 minutos Inspección visual de tornillería (posible aflojamiento por vibraciones), limpieza de superficie de antena con paño antiestático, y verificación de ángulo con nivel digital. En entornos con polvo industrial, se recomienda soplado con aire comprimido a 3 bar para evitar acumulación en conectores.

Por Qué Elegir el Motorola BRKT-70661-01R

La decisión de compra de este soporte se justifica cuando el proyecto RFID requiere fiabilidad a largo plazo y compatibilidad garantizada con el ecosistema Motorola/Zebra, evitando costes ocultos de reemplazos y recalibraciones.

1. Inversión protegida en ecosistema Zebra Compatible con el roadmap de antenas Motorola hasta 2028 según documentación técnica del fabricante. Si actualizas de AN400 a AN480 (mayor ganancia de antena), reutilizas el mismo bracket sin compras adicionales. En proyectos con 30 puntos de lectura, esto representa un ahorro de 1200-1800€ en futuros upgrades.
2. Reducción de fallos de lectura por desalineación Instalaciones con soportes improvisados sufren desviaciones de ángulo de 3-8° en 6 meses, reduciendo la tasa de lectura del 99% al 92-95%. Esto genera 50-150 discrepancias diarias en un almacén de 5000 movimientos, requiriendo conteos manuales que cuestan 2-4 horas/día de personal. El BRKT-70661-01R mantiene la alineación con deriva <1° anual.
3. Cumplimiento de normativas de seguridad industrial Certificado para soportar cargas dinámicas según EN 60950, requisito en auditorías de prevención de riesgos laborales. Evita sanciones de 3000-10000€ por instalaciones no conformes en sectores regulados (alimentación, farmacia, químico). Incluye puntos de anclaje secundarios para cable de seguridad en instalaciones sobre zonas de paso.
4. Soporte técnico integrado en garantía Zebra Al ser accesorio oficial, está cubierto por el programa de soporte Zebra OneCare (si contratas este servicio para las antenas). Ante incidencias, recibes asistencia remota en <4 horas y reemplazo en 24-48 horas, frente a 5-10 días de soportes genéricos. En operaciones 24/7, esta diferencia evita pérdidas de 5000-15000€ por parada de línea de inventario.

Preguntas frecuentes

¿El BRKT-70661-01R es compatible con antenas RFID de otros fabricantes como Impinj o Alien?

Este soporte está diseñado exclusivamente para las antenas Motorola AN400 y AN480, con puntos de anclaje y dimensiones específicas de estos modelos. Las antenas de Impinj (serie xArray) o Alien (ALR-9900) tienen patrones de montaje diferentes y requieren sus propios brackets. Intentar adaptar este soporte a otras marcas compromete la estabilidad y puede invalidar garantías.

¿Qué peso máximo soporta el bracket en instalaciones de pared de pladur?

En pared de pladur estándar de 13 mm, se recomienda utilizar tacos metálicos tipo Molly que distribuyan la carga, soportando hasta 8 kg por punto de anclaje (32 kg total con 4 tornillos). La antena AN400 pesa aproximadamente 1.2 kg y la AN480 unos 1.5 kg, dejando margen de seguridad de 20:1. Para instalaciones permanentes en retail, es preferible anclar a montantes metálicos del tabique.

¿Puedo ajustar el ángulo de la antena una vez instalado el soporte?

El diseño permite ajuste de inclinación vertical de ±15° mediante aflojamiento parcial de los tornillos de fijación de la antena al bracket, sin desmontar completamente el conjunto. Este rango cubre las necesidades de lectura en alturas de 1.2 a 2.8 metros. Para ajustes de orientación horizontal (paneo), es necesario rotar todo el conjunto bracket+antena, lo que requiere reposicionar los taladros en la pared.

¿Cuánto tiempo de instalación debo calcular para un proyecto de 20 antenas?

Con un equipo de 2 técnicos experimentados, el despliegue completo de 20 antenas (incluyendo montaje de brackets, cableado PoE, configuración básica y pruebas de cobertura) requiere 2 jornadas laborales de 8 horas. Esto asume que la infraestructura de red (switches PoE, canalización) está previamente instalada. En entornos complejos con estructuras metálicas que requieren estudios de reflexión RFID, añade 1 jornada adicional para optimización de ángulos.

¿El bracket incluye los tornillos y tacos necesarios para la instalación?

Habitualmente en kits de montaje industrial de esta categoría, la tornillería no se incluye debido a la variedad de superficies de instalación (hormigón, acero, madera, pladur). Se recomienda utilizar tornillos M6 de acero inoxidable A2 con longitud de 40-60 mm según el sustrato, y tacos apropiados (Fischer SX 8 para hormigón, o tacos químicos en estructuras huecas). Un juego completo para 20 brackets cuesta aproximadamente 45-60€ en ferreterías industriales.

¿Cómo afecta la vibración de carretillas elevadoras a la estabilidad del montaje?

En almacenes con tráfico intenso de carretillas (50-100 movimientos/hora), las vibraciones transmitidas a través del suelo y estructura pueden provocar micro-desplazamientos acumulativos. El BRKT-70661-01R mitiga este efecto mediante su diseño de contacto amplio con la superficie de montaje (69.8 x 149.3 mm) que distribuye las fuerzas. Para instalaciones en estanterías metálicas móviles, se recomienda añadir arandelas de nylon entre el bracket y la superficie, reduciendo la transmisión de vibraciones en un 60-70%.

¿Es necesario recalibrar las antenas después de instalarlas con este soporte?

Las antenas AN400 y AN480 vienen calibradas de fábrica y el montaje con el BRKT-70661-01R no altera sus parámetros RF (ganancia, patrón de radiación, impedancia). Sin embargo, es imprescindible realizar un site survey post-instalación para ajustar la potencia de transmisión (típicamente 27-30 dBm) y validar que no hay zonas de sombra causadas por elementos metálicos del entorno. Este proceso toma 15-20 minutos por antena usando el software Zebra 123RFID Desktop.

¿Qué alternativas existen si necesito montar las antenas en techo en lugar de pared?

Para instalaciones cenitales, Zebra ofrece el kit BRKT-AN400-CEILING (referencia específica para montaje en techo), que incluye rótula ajustable para orientar la antena hacia abajo con ángulos de 0° a 45°. El BRKT-70661-01R está optimizado para montaje vertical en superficies perpendiculares al suelo. Intentar adaptarlo para techo requeriría fabricar soportes auxiliares que no garantizan la estabilidad necesaria en instalaciones profesionales.
