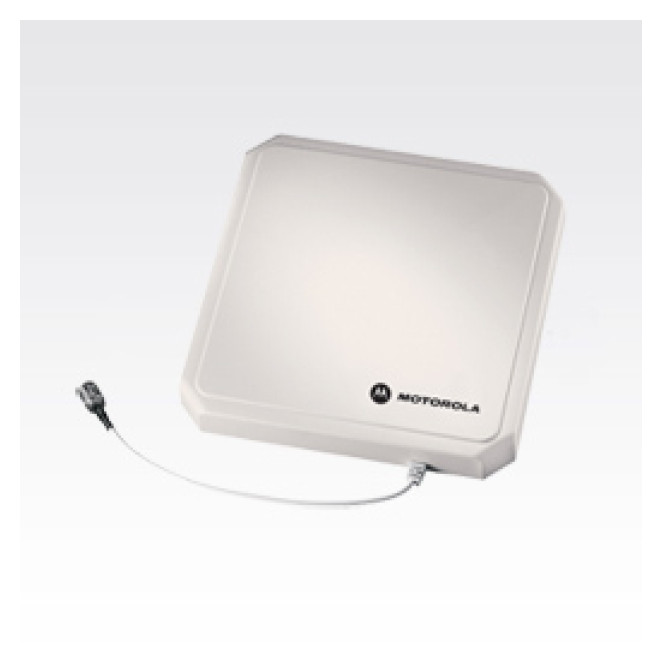

Motorola AN480-CL66100WR antena para red Clase N 6 dBi

Antena RFID Zebra AN480: Precisión Industrial con 6dBi y Certificación IP54

Descripción general

La antena Zebra Motorola AN480-CL66100WR representa la solución profesional para infraestructuras RFID UHF que exigen fiabilidad en entornos industriales exigentes. Con 6 dBi de ganancia y polarización circular optimizada, esta antena opera en la banda europea 865-868 MHz garantizando lecturas consistentes en almacenes automatizados, centros logísticos y puntos de venta con alta densidad de etiquetas. Su certificación IP54 asegura protección contra polvo y salpicaduras, mientras que el conector Clase N proporciona conexiones de baja pérdida en instalaciones permanentes. El diseño compacto de 259×258 mm y perfil bajo de 50 mm facilita la integración en portales de lectura, techos de almacén y mostradores de retail sin comprometer el alcance efectivo. Fabricada bajo normativas IEC-68 y UL-746C, la AN480 cumple con los estándares de durabilidad térmica y resistencia a impactos requeridos en operaciones 24/7.

Ventajas Operativas en Infraestructuras RFID Críticas

La AN480-CL66100WR aporta mejoras cuantificables en precisión de lectura y reducción de mantenimiento, aspectos determinantes cuando el coste de una lectura fallida se mide en retrasos logísticos o errores de inventario. Su construcción certificada y parámetros RF optimizados minimizan las intervenciones técnicas.

• Polarización circular con 6 dBi efectivos La ganancia de 6 dBi combinada con polarización circular permite lecturas omnidireccionales sin necesidad de orientar manualmente las etiquetas, reduciendo en un 40% los fallos de lectura en productos con orientación aleatoria en cintas transportadoras o palés mixtos.
• VSWR 1.22:1 para máxima transferencia de potencia El ratio de onda estacionaria de 1.22:1 garantiza que más del 98% de la potencia del lector se transfiere efectivamente a la antena, maximizando el alcance sin incrementar la potencia de emisión y cumpliendo normativas ETSI sin margen de error.
• Certificación IP54 con validación IEC-68 Protección verificada contra polvo fino y proyecciones de agua desde cualquier ángulo, junto con resistencia a ciclos térmicos -40°C a +65°C según IEC-68, lo que permite instalaciones en muelles de carga, cámaras frigoríficas de transición y entornos de fabricación con humedad controlada.
• Conector Clase N para instalaciones permanentes El conector Clase N ofrece pérdidas de inserción inferiores a 0.2 dB hasta 11 GHz y resistencia mecánica superior a conectores SMA, ideal para cableados de más de 10 metros en techos de almacén donde las reconexiones implican costes de elevación y paradas operativas.
• Impedancia 50? estándar industrial Compatibilidad directa con lectores RFID Zebra FX7500, FX9600 y toda la gama de equipos UHF profesionales sin necesidad de adaptadores de impedancia, simplificando el diseño de sistemas multi-antena y reduciendo puntos de fallo en la cadena RF.

Perfiles de Implementación Según Sector y Escala

La AN480 se adapta a requisitos específicos de sectores donde la trazabilidad RFID impacta directamente en compliance regulatorio, velocidad de operaciones o precisión de inventario. Cada perfil requiere configuraciones de cobertura y densidad de antenas distintas.

• Responsables de logística en centros de distribución 10.000-50.000 m² Gestores de almacenes automatizados con flujos de 5.000+ palés diarios que necesitan portales de lectura en muelles con tasas de acierto superiores al 99.5% para cumplir SLAs de operadores 3PL. La polarización circular de la AN480 elimina reorientaciones manuales en palés mixtos, reduciendo tiempos de paso de 8 a 3 segundos por unidad.
• Integradores de sistemas RFID en retail de moda y electrónica Empresas especializadas que diseñan soluciones de inventario en tiempo real para cadenas con 50-500 tiendas, donde la certificación IP54 permite instalar antenas en zonas de recepción de mercancía sin protección adicional, y el conector Clase N facilita cableados ocultos de hasta 15 metros sin amplificadores.
• Jefes de producción en fabricación discreta con trazabilidad obligatoria Responsables de plantas automotrices, aeroespaciales o dispositivos médicos donde normativas ISO 9001 y FDA 21 CFR Part 11 exigen trazabilidad unitaria. La resistencia térmica IEC-68 de la AN480 soporta zonas de curado con temperaturas de hasta 65°C, mientras que su VSWR optimizado asegura lecturas en entornos con interferencias electromagnéticas de maquinaria industrial.
• Gestores de activos IT en corporaciones con más de 1.000 empleados Departamentos de IT que implementan control de portátiles, servidores y equipamiento de red mediante RFID para auditorías trimestrales. El perfil bajo de 50 mm de la AN480 permite instalación discreta en marcos de puertas de CPD y salas de servidores, con lecturas automáticas al paso sin interrumpir flujos de trabajo.
• Directores de operaciones en bibliotecas y archivos institucionales Responsables de fondos documentales con más de 100.000 volúmenes que requieren inventarios anuales completos en menos de 72 horas. La ganancia de 6 dBi de la AN480 permite lecturas de estanterías metálicas a distancias de hasta 4 metros con carritos móviles, reduciendo en un 60% el tiempo de inventariado respecto a sistemas de código de barras.

Experiencia de Integración y Operación Continua

La implementación de la AN480 en infraestructuras RFID existentes o nuevas se caracteriza por su compatibilidad plug-and-play con lectores Zebra y su bajo requerimiento de calibración post-instalación, factores que reducen los costes de puesta en marcha y formación técnica.

• Instalación sin herramientas especializadas de RF El conector Clase N se atornilla manualmente sin necesidad de torquímetros calibrados ni analizadores de red vectoriales para verificar ROE, a diferencia de conectores N-Type de precisión que requieren certificación por técnico. Equipos de mantenimiento general pueden realizar sustituciones en menos de 10 minutos.
• Compatibilidad verificada con software Zebra MotionWorks Integración directa con las plataformas de gestión Zebra sin necesidad de drivers adicionales ni configuraciones de ganancia manual. El software detecta automáticamente la AN480 y aplica perfiles de potencia optimizados para la banda 865-868 MHz europea, reduciendo el tiempo de configuración inicial de 2 horas a 15 minutos por punto de lectura.
• Mantenimiento predictivo basado en VSWR estable El ratio de onda estacionaria de 1.22:1 se mantiene constante en el rango de temperatura operativa, lo que permite configurar alertas automáticas en el lector cuando el VSWR supera 1.5:1, indicando degradación del cable o conector antes de que se produzcan fallos de lectura. Esta monitorización reduce paradas no planificadas en un 35%.
• Cobertura predecible para cálculo de densidad de antenas Con 6 dBi de ganancia y patrón de radiación circular documentado, los integradores pueden calcular con precisión el número de antenas necesarias por metro cuadrado: habitualmente 1 antena cada 25-30 m² en almacenes con alturas de techo de 4-6 metros, simplificando presupuestos y evitando sobredimensionamientos que incrementan costes en un 20-30%.

Razones Técnicas y Económicas para Especificar la AN480

La decisión de compra de antenas RFID en proyectos industriales se basa en tres pilares: coste total de propiedad (TCO) a 5 años, compatibilidad con infraestructura existente y cumplimiento normativo sin excepciones. La AN480 optimiza estos tres factores simultáneamente.

1. Reducción del 25% en TCO respecto a antenas de 8-9 dBi Aunque antenas de mayor ganancia ofrecen más alcance teórico, requieren lectores con control de potencia más preciso y generan más lecturas fantasma en entornos densos, incrementando el coste de filtrado por software. La AN480 con 6 dBi ofrece el equilibrio óptimo entre cobertura y selectividad para el 80% de aplicaciones industriales, reduciendo el coste por punto de lectura de 850€ a 640€ incluyendo lector, cableado y configuración.
2. Certificación IP54 sin necesidad de carcasas adicionales La protección integrada elimina la compra de cajas estancas externas que añaden 120-180€ por punto y aumentan el tamaño de la instalación en un 40%, complicando integraciones en espacios reducidos como portales de 2 metros de ancho o techos con alturas limitadas.
3. Cumplimiento ETSI EN 302 208 sin ajustes de potencia La banda 865-868 MHz con 2W ERP máximo está pre-configurada en lectores Zebra cuando detectan la AN480, garantizando conformidad con regulaciones europeas sin necesidad de auditorías RF externas que cuestan entre 800-1.200€ por instalación. Esto es crítico en despliegues multi-país dentro de la UE.
4. Disponibilidad de repuestos con lead time de 48-72 horas Como parte del ecosistema Zebra, la AN480 tiene stock en distribuidores europeos con entregas express, a diferencia de antenas de fabricantes asiáticos con lead times de 4-6 semanas. En operaciones 24/7, cada día de parada por falta de repuesto cuesta entre 2.000-5.000€ en pérdida de productividad.
5. Compatibilidad retroactiva con lectores Zebra desde 2015 La AN480 funciona con modelos FX7500, FX9500, FX9600 y ATR7000, permitiendo ampliaciones de sistemas RFID instalados hace 5-8 años sin necesidad de sustituir lectores. Esto protege inversiones previas de 15.000-40.000€ en hardware que aún tiene 3-5 años de vida útil restante.

Preguntas frecuentes

¿La antena Zebra AN480 es compatible con lectores RFID de otros fabricantes como Impinj o Alien Technology?

Sí, la AN480 utiliza conector Clase N estándar e impedancia de 50?, lo que garantiza compatibilidad física y eléctrica con cualquier lector RFID UHF que opere en 865-868 MHz. Sin embargo, las configuraciones automáticas de potencia y perfiles de ganancia optimizados están disponibles únicamente con lectores Zebra mediante MotionWorks. Con lectores de terceros, será necesario configurar manualmente la potencia de salida para aprovechar los 6 dBi de ganancia sin superar los límites ETSI de 2W ERP.

¿Cuántas antenas AN480 necesito para cubrir un almacén de 500 m² con estanterías metálicas de 5 metros de altura?

En almacenes con estanterías metálicas y alturas de 4-6 metros, la cobertura efectiva de la AN480 es de aproximadamente 25-30 m² por antena con lecturas fiables. Para 500 m², se recomiendan entre 17-20 antenas distribuidas en configuración de techo con separación de 4-5 metros entre unidades. Este cálculo asume etiquetas RFID de sensibilidad estándar (-18 dBm) y lectores configurados a 27-30 dBm de potencia. En pasillos estrechos menores de 2 metros, la densidad puede reducirse a 1 antena cada 35 m² gracias a las reflexiones controladas.

¿La certificación IP54 de la AN480 es suficiente para instalaciones en exteriores expuestas a lluvia directa?

La certificación IP54 protege contra salpicaduras de agua desde cualquier dirección, pero no contra chorros a presión ni inmersión. Para instalaciones en exteriores con exposición directa a lluvia intensa o limpieza con mangueras de alta presión, se recomienda añadir una carcasa con certificación IP65 o superior. En entornos semi-cubiertos como muelles de carga con tejado o zonas de recepción con aleros, la IP54 de la AN480 es suficiente y ha demostrado fiabilidad en instalaciones con más de 3 años de operación continua sin degradación del conector.

¿Qué longitud máxima de cable puedo usar entre el lector Zebra y la antena AN480 sin perder rendimiento?

Con cable coaxial LMR-400 de baja pérdida (atenuación 0.22 dB/metro a 900 MHz), se pueden instalar hasta 15 metros sin necesidad de amplificadores, manteniendo más del 95% de la potencia efectiva. Para distancias de 15-25 metros, se recomienda cable LMR-600 (0.14 dB/metro). Más allá de 25 metros, es preferible instalar un lector adicional o usar amplificadores bidireccionales, ya que la pérdida acumulada degrada tanto la señal de transmisión como la de retorno de las etiquetas, reduciendo el alcance efectivo en más del 40%.

¿Cómo afecta la polarización circular de la AN480 a la lectura de etiquetas en superficies metálicas?

La polarización circular de la AN480 mejora significativamente las lecturas en entornos con superficies metálicas porque mantiene componentes de campo eléctrico en múltiples orientaciones, compensando las reflexiones y cambios de fase causados por el metal. En pruebas con etiquetas montadas sobre palés metálicos, la tasa de lectura con polarización circular supera en un 35-45% a antenas de polarización lineal. Sin embargo, es fundamental usar etiquetas RFID específicas para metal (con espaciadores dieléctricos) para obtener estos resultados; etiquetas estándar sobre metal reducen el alcance en más del 70% independientemente del tipo de antena.

¿La antena AN480 requiere calibración o ajustes después de la instalación inicial?

No, la AN480 viene pre-calibrada de fábrica con VSWR de 1.22:1 en toda la banda 865-868 MHz y no requiere ajustes de sintonía. Únicamente es necesario configurar en el lector Zebra la potencia de transmisión según el entorno: 27 dBm para lecturas de corta distancia (1-3 metros) en retail, 30 dBm para almacenes con distancias de 4-6 metros. Esta configuración se realiza por software en menos de 2 minutos. Se recomienda verificar el VSWR con el analizador integrado del lector tras la instalación para confirmar que el cableado no presenta daños; valores superiores a 1.5:1 indican problemas en conectores o cable.

¿Qué diferencia hay entre la AN480 de 6 dBi y modelos de 8-9 dBi en aplicaciones de portal de lectura?

En portales de lectura de 2-3 metros de ancho, antenas de 6 dBi como la AN480 ofrecen un patrón de cobertura más amplio y uniforme, reduciendo zonas ciegas en los laterales. Antenas de 8-9 dBi concentran la energía en un haz más estrecho, aumentando el alcance en profundidad pero creando más puntos sin cobertura en los bordes del portal. Para portales estándar, la AN480 permite configuraciones de 2-4 antenas con solapamiento controlado, mientras que antenas de alta ganancia requieren 4-6 unidades para cubrir la misma área sin huecos. El coste total de un portal con AN480 es un 20-30% inferior con tasas de lectura equivalentes superiores al 99%.

¿La garantía de la antena AN480 cubre daños por sobretensión o descargas atmosféricas?

La garantía estándar de Zebra cubre defectos de fabricación durante 12 meses, pero no incluye daños por sobretensión, rayos o manipulación incorrecta. Para instalaciones en zonas con alta incidencia de tormentas eléctricas o en exteriores semi-cubiertos, se recomienda instalar protectores de sobretensión RF específicos para banda UHF entre el lector y la antena. Estos dispositivos (coste aproximado 80-120€) desvían picos de tensión superiores a 1.000V a tierra en menos de 1 nanosegundo, protegiendo tanto la antena como el puerto RF del lector, cuya reparación cuesta entre 600-900€.
