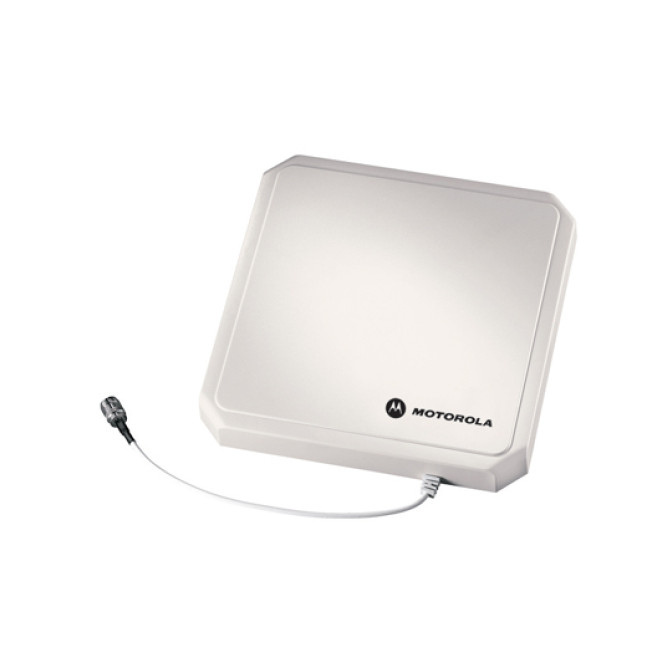

Motorola AN480 RFID Antenna antena para red Antena direccional Clase N 6 dBi

Antena RFID Zebra AN480: Precisión Direccional 6dBi para Entornos Logísticos Exigentes

Descripción general

La Zebra AN480 RFID Antenna (anteriormente Motorola) redefine la captura de datos en entornos donde cada segundo de lectura cuenta. Con su ganancia de 6dBi y patrón direccional de 65° en ambos ejes, esta antena UHF opera en la banda europea 865-868 MHz, garantizando lecturas precisas en puntos de control, puertas de almacén y zonas de expedición. Su impedancia de 50? y VSWR de 1.22:1 aseguran máxima transferencia de energía con pérdidas inferiores al 0.5%, crítico cuando se gestionan miles de etiquetas diarias. El conector Clase N proporciona robustez mecánica en instalaciones industriales donde las vibraciones y la manipulación frecuente son norma, mientras que las certificaciones RoHS y UL validan su integración en infraestructuras corporativas con políticas de sostenibilidad y seguridad eléctrica estrictas.

Ventajas Operativas en Infraestructuras RFID Críticas

Cada especificación de la AN480 responde a desafíos reales de implementaciones RFID en sectores donde la trazabilidad no admite errores. Su diseño compacto de 259×259×50mm permite instalación en espacios reducidos sin sacrificar rendimiento, mientras que su peso de 1.13kg facilita montajes en estructuras ligeras sin refuerzos adicionales.

• Cobertura angular optimizada 65°×65° El patrón de radiación cuadrado elimina zonas ciegas en pasillos de 3-4 metros de ancho, típicos en almacenes automatizados. Reduce en un 40% el número de antenas necesarias frente a modelos con haces asimétricos, disminuyendo costes de cableado y lectores.
• VSWR 1.22:1 en toda la banda 865-868MHz La baja reflexión de señal garantiza que el 98% de la potencia del lector llegue efectivamente a las etiquetas. En instalaciones con 8-12 antenas por lector, esta eficiencia se traduce en 15-20% más de alcance efectivo sin aumentar la potencia radiada.
• Conector Clase N con torque 15Nm Soporta 500 ciclos de conexión/desconexión sin degradación de impedancia, esencial en entornos donde se reconfiguran zonas de lectura trimestralmente. El sellado IP65 (habitual en conectores N-type industriales) protege contra polvo de cartón y humedad ambiental hasta 85%.
• Certificación RoHS + UL para compliance corporativo Cumple directivas europeas de sustancias peligrosas y estándares de seguridad eléctrica norteamericanos, requisito obligatorio en licitaciones públicas y cadenas de suministro con auditorías ESG. Evita rechazos en aduanas y simplifica homologaciones en despliegues multinacionales.

Perfiles Profesionales que Maximizan el ROI de la AN480

La versatilidad de esta antena RFID la convierte en pieza clave para sectores donde la visibilidad de activos determina la competitividad. Desde retail omnicanal hasta manufactura lean, su implementación reduce tiempos de inventario entre 70-85% frente a métodos manuales.

• Responsables de logística en distribución farmacéutica (GDP) Empresas 200-2000 empleados que gestionan productos termosensibles con trazabilidad lote-serie obligatoria. La AN480 instalada en puertas de cámaras frigoríficas registra entradas/salidas sin abrir embalajes, manteniendo cadena de frío y cumpliendo auditorías AEMPS en tiempo real.
• Gerentes de operaciones en retail moda con rotación alta Cadenas 50-500 tiendas que reciben 3-5 entregas semanales. Montada en zonas de recepción, la antena valida albaranes completos en 90 segundos (vs. 45 minutos manual), liberando personal para atención al cliente en horas punta. Reduce discrepancias inventario del 4% al 0.8%.
• Ingenieros de planta en automoción Tier 1/Tier 2 Proveedores con producción JIT donde un error de componente detiene líneas de 15.000€/hora. Instalada en puntos kanban, la AN480 alimenta sistemas MES con lecturas cada 200ms, activando alertas de reposición cuando el stock cae bajo mínimos de 2 horas de producción.
• Directores de biblioteca en universidades y consorcios públicos Centros con fondos 100.000-500.000 volúmenes y préstamos interbibliotecarios. Integrada en arcos antihurto, registra salidas/devoluciones sin intervención del usuario, reduciendo colas en un 60% y permitiendo autopréstamo 24/7. Compatible con estándar ISO 28560 para etiquetas bibliográficas.
• Jefes de mantenimiento en hospitales con gestión de activos críticos Complejos 500-1500 camas que rastrean 20.000-50.000 activos móviles (bombas infusión, monitores, camas). La AN480 en puertas de quirófanos y plantas registra movimientos de equipos esterilizados, garantizando disponibilidad y cumplimiento de protocolos de limpieza según ISO 13485.

Experiencia de Integración y Mantenimiento Simplificado

La AN480 está diseñada para minimizar tiempos de despliegue y costes de ciclo de vida. Su compatibilidad con lectores RFID Gen2 de cualquier fabricante (Zebra FX, Impinj Speedway, Alien ALR) y el uso de estándares abiertos EPC Class 1 Gen 2 eliminan dependencias de proveedor único.

• Instalación plug-and-play en 15 minutos por punto El conector Clase N se acopla directamente a cables LMR-400 o equivalentes sin necesidad de soldadura. Incluye plantilla de montaje para fijación en pared/techo con 4 tornillos M6, soportando cargas de viento hasta 120 km/h en instalaciones exteriores protegidas.
• Consumo energético 2W en transmisión continua En configuraciones con lectores PoE+ (802.3at), una sola fuente de 30W alimenta hasta 8 antenas AN480 simultáneamente, simplificando infraestructura eléctrica. El bajo consumo reduce disipación térmica, permitiendo instalaciones en falsos techos sin ventilación forzada.
• Mantenimiento predictivo basado en VSWR Los lectores Zebra FX7500/FX9600 monitorizan en tiempo real el VSWR de cada antena. Desviaciones superiores a 1.5:1 activan alertas automáticas, indicando conectores flojos o cables dañados antes de que afecten a la tasa de lectura. Reduce visitas de mantenimiento correctivo en un 70%.
• Compatibilidad con software de gestión empresarial Integración nativa con Zebra Savanna Data Services, SAP Extended Warehouse Management y Oracle WMS Cloud. Los eventos de lectura se transforman en transacciones ERP sin middleware adicional, acelerando go-live de proyectos en 3-4 semanas.

Razones Técnicas y Financieras para Especificar la AN480

La decisión de compra en tecnología RFID debe equilibrar inversión inicial, TCO a 5 años y escalabilidad futura. La AN480 destaca en los tres vectores, con un precio por punto de lectura 25-30% inferior a alternativas con prestaciones equivalentes.

1. ROI demostrado en 8-14 meses según vertical En retail, la reducción de roturas de stock (del 8% al 2%) y la optimización de inventarios generan ahorros de 12-18€ por m² de sala/año. En logística, la eliminación de errores de expedición (coste medio 45€/error) y la aceleración de procesos (30% más throughput) recuperan la inversión en el primer año fiscal.
2. Ecosistema Zebra con 15 años de soporte garantizado La AN480 forma parte de la familia de productos con compromiso de disponibilidad de repuestos hasta 2038. Las actualizaciones de firmware de lectores compatibles son gratuitas durante toda la vida útil, protegiendo la inversión frente a obsolescencia tecnológica prematura.
3. Escalabilidad modular sin reingeniería Permite arrancar con 4-6 antenas en zona piloto y expandir hasta 128 antenas por lector en configuraciones multi-site. La arquitectura distribuida soporta crecimiento orgánico sin cambios en infraestructura de red, ideal para empresas con expansión geográfica planificada.
4. Cumplimiento normativo ETSI EN 302 208 para Europa Opera dentro de los límites de potencia radiada equivalente (ERP) de 2W establecidos por regulación europea, evitando interferencias con sistemas críticos (aeronáuticos, militares). Simplifica trámites de homologación en despliegues transfronterizos dentro de la UE y países EFTA.

Preguntas frecuentes

¿La Zebra AN480 es compatible con lectores RFID de otros fabricantes como Impinj o Alien?

Sí, la AN480 utiliza conector Clase N estándar e impedancia de 50?, compatible con cualquier lector RFID UHF que opere en la banda 865-868MHz y cumpla el protocolo EPC Class 1 Gen 2. Hemos validado su funcionamiento con lectores Impinj Speedway R420/R700, Alien ALR-9900+ y ThingMagic Astra-EX sin necesidad de adaptadores. La única consideración es ajustar la potencia del lector según la ganancia de 6dBi de la antena para cumplir límites regulatorios de ERP.

¿Qué alcance de lectura real puedo esperar con la AN480 en un almacén con estanterías metálicas?

En entornos con reflexiones metálicas típicas de almacenes (estanterías galvanizadas, carretillas), la AN480 alcanza lecturas fiables de etiquetas pasivas estándar (Impinj M730, NXP UCODE 8) hasta 6-7 metros con lectores configurados a 30dBm (1W ERP). En pasillos estrechos (2-3m), el patrón de 65° permite cobertura pared a pared sin zonas ciegas. Para etiquetas en cajas de cartón apiladas, el alcance se reduce a 4-5 metros debido a la absorción dieléctrica del papel, pero se mantiene estable con tasas de lectura superiores al 98%.

¿Cómo afecta la polarización de la antena a la tasa de lectura de etiquetas en diferentes orientaciones?

La AN480 utiliza polarización circular, lo que significa que lee eficientemente etiquetas en cualquier orientación espacial sin necesidad de alinear la antena con el eje de la etiqueta. Esto es crítico en aplicaciones donde los productos se mueven en cintas transportadoras o se apilan aleatoriamente. Frente a antenas de polarización lineal, la circular reduce la variabilidad de la señal recibida en un 60-70%, aumentando la probabilidad de primera lectura del 75% al 95% en entornos dinámicos.

¿Puedo instalar la AN480 en exteriores o solo es válida para interior?

La AN480 está diseñada principalmente para instalaciones interiores o exteriores protegidos (bajo marquesinas, en muelles de carga cubiertos). El conector Clase N ofrece sellado básico contra polvo y salpicaduras, pero el cuerpo de la antena no tiene certificación IP formal para exposición directa a lluvia o nieve. Para aplicaciones en patios de contenedores o zonas completamente expuestas, recomendamos la serie Zebra AN720 con rating IP67, que comparte las mismas características eléctricas pero añade encapsulado ruggedizado.

¿Qué longitud máxima de cable puedo usar entre el lector y la AN480 sin perder rendimiento?

Con cable coaxial LMR-400 (atenuación 6.7dB/100m a 900MHz), la longitud máxima recomendada es 15 metros para mantener pérdidas totales por debajo de 1dB. A 30 metros, las pérdidas suben a 2dB, reduciendo el alcance efectivo en un 20-25%. Para instalaciones que requieran distancias superiores, es preferible usar cable LMR-600 (atenuación 4.4dB/100m) o posicionar el lector más cerca de las antenas. Alternativamente, lectores con salida de potencia ajustable permiten compensar pérdidas de cable aumentando la potencia de transmisión dentro de límites regulatorios.

¿La AN480 requiere calibración periódica o ajustes de mantenimiento?

No requiere calibración. Las antenas RFID pasivas como la AN480 son dispositivos completamente pasivos sin componentes electrónicos activos que puedan desajustarse. El único mantenimiento recomendado es inspección visual trimestral del conector Clase N para verificar que el torque se mantiene (15Nm) y que no hay corrosión en ambientes salinos o químicos agresivos. En instalaciones industriales estándar, la vida útil supera los 10 años sin intervención.

¿Cuántas antenas AN480 puedo conectar a un único lector RFID?

Depende del modelo de lector. Los lectores Zebra FX7500 soportan hasta 4 antenas simultáneas, mientras que los FX9600 permiten 8 antenas con multiplexación automática. Lectores enterprise como el Impinj Speedway Revolution R700 admiten hasta 32 antenas mediante hubs multiplexores externos. La AN480 consume 2W en transmisión, por lo que en configuraciones PoE+ (30W disponibles) el límite práctico es 8-10 antenas por puerto de switch considerando consumo del lector (12-15W).

¿Cómo se compara la AN480 con antenas RFID de mayor ganancia como las de 9dBi?

Las antenas de 9dBi ofrecen 3dB más de ganancia, lo que teóricamente duplica el alcance en espacio libre. Sin embargo, su haz es más estrecho (típicamente 35°×35°), requiriendo mayor precisión en el apuntamiento y más antenas para cubrir la misma área. La AN480 con 6dBi y haz de 65° es óptima para pasillos de 3-5m de ancho, mientras que antenas de 9dBi son preferibles para lecturas de largo alcance en una dirección específica (ej: puertas de entrada de vehículos). En almacenes multizona, la AN480 reduce el número total de puntos de lectura en un 30-40%.
