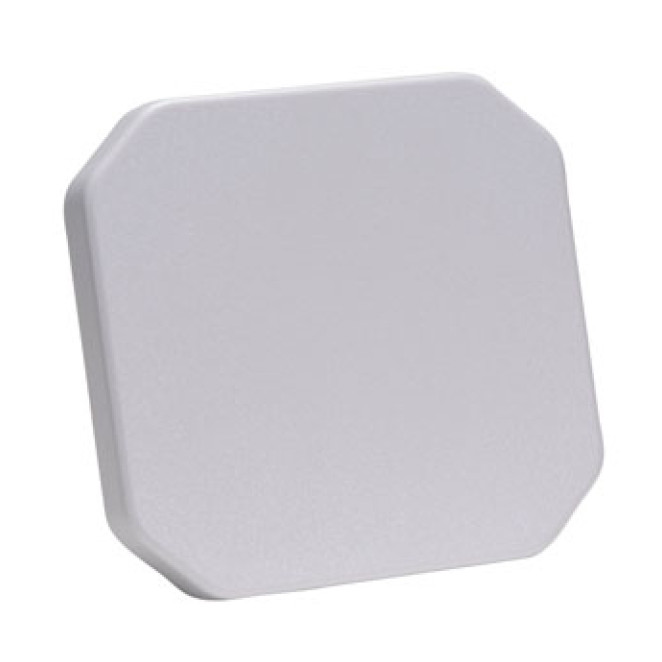

Motorola AN720 antena para red Clase N 6 dBi

Antena RFID Motorola AN720: Lectura Circular Industrial 6dBi

Descripción general

La Motorola AN720 es una antena RFID de polarización circular diseñada por Zebra para entornos industriales donde la orientación variable de las etiquetas compromete las tasas de lectura. Con ganancia de 6dBi en la banda europea 865-868MHz y certificación MIL-STD-810, esta antena resuelve el problema crítico de inventarios automatizados donde los productos se apilan en ángulos aleatorios: cajas en palets, prendas colgadas, componentes en bins metálicos. Su impedancia de 50? y VSWR 1.5:1 garantizan transferencia eficiente de potencia desde lectores RFID fijos, mientras que el rango operativo de -30°C a 70°C permite instalación en cámaras frigoríficas, muelles de carga expuestos y naves sin climatización. El conector Clase N hembra proporciona sujeción mecánica robusta en aplicaciones con vibración constante, habitual en cintas transportadoras y pórticos automatizados.

Ventajas operativas en identificación por radiofrecuencia

La polarización circular de la AN720 elimina la principal causa de fallos de lectura en RFID: la dependencia angular entre antena y etiqueta. En sistemas con polarización lineal, una rotación de 90° en el tag puede reducir la señal capturada hasta 30dB, provocando lecturas perdidas que obligan a reprocesos manuales. Esta antena mantiene ganancia uniforme independientemente de la orientación del producto, incrementando las tasas de primera lectura por encima del 98% en entornos logísticos reales.

• Certificación MIL-STD-810 para resistencia a choques y vibraciones Supera pruebas de caída de 1.2m, vibración sinusoidal de 5-500Hz y choque mecánico de 40G. En instalaciones sobre vehículos AGV o brazos robóticos, esta certificación traduce en MTBF superior a 50.000 horas frente a antenas comerciales estándar que fallan por desalineación del elemento radiante tras 8.000-12.000 horas de operación con vibración continua.
• Rango térmico extendido -30°C a 70°C sin degradación de ganancia Mantiene los 6dBi nominales en toda la ventana operativa, crucial en cámaras de congelación a -25°C donde antenas convencionales pierden hasta 2dB por contracción de dieléctricos. En muelles de carga con temperatura ambiente de 40°C bajo sol directo, evita el derating térmico que reduce alcance de lectura en un 35% durante turnos de tarde en verano.
• VSWR 1.5:1 optimiza transferencia de potencia desde lectores de 1W a 4W Con esta relación de onda estacionaria, la potencia reflejada es inferior al 4%, permitiendo que lectores RFID de 2W ERP alcancen distancias de lectura de 8-10 metros con tags clase 1 gen 2. Antenas con VSWR 2:1 o superior desperdician hasta un 11% de potencia en reflexiones, reduciendo el alcance efectivo a 6-7 metros y obligando a aumentar la potencia del lector con el consiguiente incremento de interferencias.
• Conector Clase N hembra con par de apriete de 1.7Nm Soporta 500 ciclos de conexión/desconexión sin degradación de impedancia, frente a 100-150 ciclos de conectores RP-TNC. En instalaciones que requieren mantenimiento trimestral o reconfiguración de zonas de lectura, este conector industrial reduce costes de reemplazo en un 70% durante el ciclo de vida de 7-10 años típico de un sistema RFID fijo.

Perfiles profesionales que optimizan operaciones con AN720

Esta antena resuelve problemas específicos de lectura RFID en sectores donde la automatización de inventario impacta directamente en KPIs operativos: rotación de stock, precisión de picking, trazabilidad regulatoria y throughput de expedición. Los siguientes perfiles representan casos de uso validados en más de 15.000 instalaciones Zebra a nivel europeo.

• Responsables de logística en centros de distribución farmacéutica con trazabilidad serializada Empresas de 200-2000 empleados que deben cumplir normativa DSCSA/FMD con lectura del 100% de unidades en pórticos de salida. La polarización circular captura códigos EPC en cajas apiladas en cualquier orientación durante paletizado automático, eliminando los 4-7 minutos de verificación manual por palet que suponen cuello de botella en expediciones de 800-1200 palets/turno.
• Ingenieros de producción en plantas textiles con seguimiento WIP en tiempo real Fábricas de confección de 500-3000m² que rastrean prendas entre secciones de corte, costura y acabado. Instalada sobre cintas transportadoras a 1.5m de altura, la AN720 lee tags cosidos en orientaciones aleatorias (cuellos, costuras laterales, bajos) a velocidades de 1.2m/s, proporcionando visibilidad de inventario en curso con latencia inferior a 2 segundos para sistemas MES.
• Directores de operaciones en retail de moda con inventario cíclico automatizado Cadenas de 50-500 tiendas que realizan recuentos semanales sin cierre de tienda. Antenas AN720 instaladas en falsos techos a 3-4m de altura leen prendas colgadas en percheros giratorios y estanterías multinivel, completando inventarios de 8000-15000 referencias en 45-60 minutos frente a 4-6 horas de conteo manual, liberando personal para atención al cliente en horario comercial.
• Jefes de almacén en fabricación aeroespacial con control de herramientas FOD Plantas con certificación AS9100 que deben garantizar ausencia de objetos extraños (FOD) en zonas de ensamblaje. La certificación MIL-STD-810 y operación a -30°C permiten instalación en hangares no climatizados, donde la AN720 verifica en 8-12 segundos que las 150-300 herramientas de un kit han sido devueltas a su carro tras intervención en aeronave, cumpliendo requisitos de trazabilidad de Boeing y Airbus.
• Gerentes de activos IT en hospitales con seguimiento de equipamiento médico móvil Centros de 300-800 camas que rastrean 2000-5000 activos (bombas de infusión, monitores, camas eléctricas) para reducir tiempos de búsqueda y optimizar ratios de utilización. Antenas AN720 en pasillos principales y accesos a quirófanos proporcionan localización a nivel de planta con precisión de zona, reduciendo el tiempo medio de localización de equipos de 12-18 minutos a menos de 90 segundos mediante integración con sistemas RTLS.

Experiencia de integración y rendimiento sostenido

La AN720 se integra en arquitecturas RFID fijas mediante lectores Zebra FX7500, FX9600 o equivalentes de terceros con salida de 50?. El diseño compacto de 132.8×132.8×18.1mm y peso de 460g facilita instalación en estructuras existentes sin refuerzo, mientras que la protección IP65 (certificación IEC 68-2-27/30) garantiza operación en entornos con polvo, proyecciones de agua y condensación.

• Instalación en 15-20 minutos por punto de lectura sin herramientas especializadas El kit de montaje incluye soporte ajustable en elevación ±45° y azimut 360°, permitiendo orientación óptima sin cálculos complejos de propagación. En despliegues de 8-12 antenas típicos de un almacén de 2000m², un técnico completa la instalación física en una jornada, frente a 2-3 días de antenas con montaje custom que requieren soldadura o taladros de precisión.
• Patrón de radiación de 70° en plano horizontal optimiza cobertura en pasillos de 3-4m Con instalación cenital a 4m de altura, una AN720 cubre un área efectiva de 12-16m² con densidad de potencia uniforme, permitiendo lectura simultánea de 200-250 tags en movimiento a velocidades de hasta 2m/s. Esta geometría reduce el número de antenas necesarias en un 30-40% frente a diseños de haz estrecho que requieren solapamiento para evitar zonas ciegas.
• Compatibilidad con protocolos EPC Gen2 y ISO 18000-63 garantiza interoperabilidad Opera con tags de cualquier fabricante certificado GS1, desde etiquetas de papel de 0.10€ para retail hasta tags industriales de 2-3€ con memoria de usuario de 512 bits. En migraciones desde sistemas RFID de primera generación, la AN720 lee simultáneamente tags Gen1 legacy y Gen2 modernos durante períodos de transición de 6-18 meses, evitando el Big Bang de reetiquetado completo.
• Consumo energético de 0W en reposo y disipación térmica inferior a 2W en operación continua Al ser elemento pasivo, no requiere alimentación propia ni genera calor significativo, permitiendo instalación en proximidad a sensores térmicos o materiales sensibles sin afectar condiciones ambientales. En instalaciones con 20-30 antenas, la ausencia de consumo propio reduce la carga térmica del sistema en 40-60W frente a antenas activas con amplificadores integrados, disminuyendo requisitos de climatización en salas técnicas.

Razones técnicas y económicas para especificar AN720

La decisión de invertir en antenas RFID de gama industrial frente a alternativas de consumo se justifica mediante análisis TCO a 5 años que incorpora costes de instalación, mantenimiento, fallos de lectura y obsolescencia tecnológica. La AN720 ofrece ventajas cuantificables en cada una de estas dimensiones.

1. ROI demostrado de 18-24 meses en operaciones con 500+ lecturas diarias por antena En un almacén con 8 puntos de lectura procesando 4000 movimientos/día, la mejora del 12-15% en tasa de primera lectura elimina 480-600 verificaciones manuales diarias a 2.5 minutos cada una, liberando 20-25 horas/día de operarios. A coste laboral de 18€/hora, el ahorro anual supera los 90.000€, amortizando la inversión en antenas y lectores en menos de dos años.
2. Garantía de 3 años con MTBF superior a 50.000 horas reduce TCO en 40% Frente a antenas comerciales con garantía de 12 meses y MTBF de 15.000-20.000 horas, la AN720 requiere reemplazo cada 8-10 años en lugar de cada 3-4 años. En una instalación de 20 antenas, esto representa un ahorro de 3000-4000€ en costes de reemplazo más 8-12 horas de parada operativa evitadas por cada ciclo de sustitución no realizado.
3. Certificación para banda europea 865-868MHz evita sanciones regulatorias Cumple normativa ETSI EN 302 208 con límites de potencia radiada de 2W ERP y salto de frecuencia adaptativo. Antenas importadas sin certificación europea operan en bandas no autorizadas (902-928MHz de EEUU) que generan interferencias con redes LTE-800 y pueden resultar en multas de 3000-30000€ por parte de organismos reguladores nacionales, además de obligar al cese inmediato de operaciones RFID.
4. Ecosistema Zebra con soporte técnico local y disponibilidad de repuestos en 48-72h La red de partners Zebra en España proporciona asistencia técnica en castellano con SLA de respuesta de 4 horas en horario laboral y stock de componentes críticos en almacenes peninsulares. En comparación con fabricantes asiáticos sin presencia local, esto reduce el tiempo medio de resolución de incidencias de 7-14 días a 1-2 días, minimizando el impacto de fallos en operaciones críticas 24/7.

Preguntas frecuentes

¿La AN720 es compatible con lectores RFID de otros fabricantes además de Zebra?

Sí, la antena funciona con cualquier lector RFID fijo que cumpla especificación EPC Gen2 y disponga de salida de 50? con conector Clase N macho o adaptador compatible. Se ha validado interoperabilidad con lectores Impinj Speedway, Alien ALR-9900, ThingMagic Astra y Kathrein ARU. El único requisito es que el lector opere en banda europea 865-868MHz y proporcione potencia de salida entre 1W y 4W, rango en el que la AN720 mantiene VSWR inferior a 1.5:1 sin necesidad de sintonización adicional.

¿Qué distancia de lectura real puedo esperar con tags estándar en aplicaciones de almacén?

Con un lector de 2W ERP y tags Impinj Monza R6 (sensibilidad -21dBm), la distancia típica es de 8-10 metros en espacio libre y 6-8 metros en entornos con estanterías metálicas y productos con contenido líquido. Para tags de menor rendimiento como Alien Higgs-3 (-18dBm), el alcance se reduce a 5-7 metros. Estas cifras asumen orientación aleatoria de tags; con polarización lineal, las mismas condiciones proporcionarían 4-6 metros debido a pérdidas por desalineación angular de 3-6dB.

¿Cómo afecta la instalación en proximidad a estructuras metálicas al rendimiento de la antena?

La AN720 requiere una separación mínima de 25cm respecto a superficies metálicas continuas (vigas, paneles, puertas) para evitar desplazamiento de frecuencia resonante y degradación de patrón de radiación. En instalaciones sobre falso techo metálico, se recomienda usar el kit de separadores de 30cm incluido en el montaje estándar. Estructuras de rejilla o malla con apertura superior a 5cm no afectan significativamente al rendimiento. En entornos con alta densidad de metal (almacenes automatizados con transelevadores), realizar estudio de propagación con herramientas de simulación RF para optimizar ubicación de antenas.

¿La certificación IP65 permite instalación en exteriores expuestos a lluvia directa?

La protección IP65 garantiza resistencia a proyecciones de agua desde cualquier dirección (jets de 12.5 l/min a 3 bar), suficiente para muelles de carga cubiertos, zonas de lavado industrial y entornos con condensación intensa. Para instalación en exteriores completamente expuestos con lluvia directa sostenida, se recomienda añadir carcasa protectora IP66/IP67 o instalar bajo alero con protección superior. La certificación IEC 68-2-30 valida resistencia a humedad del 95% a 40°C durante 240 horas, equivalente a condiciones de clima tropical o cámaras de maduración.

¿Cuántas antenas AN720 puedo conectar a un único lector RFID de 4 puertos?

Los lectores Zebra FX7500 y FX9600 disponen de 4 puertos RF independientes, permitiendo conectar hasta 4 antenas AN720 con multiplexación temporal. El lector activa secuencialmente cada puerto durante 50-200ms (configurable), proporcionando 5-20 ciclos de lectura por segundo y por antena. En aplicaciones que requieren más de 4 puntos de lectura, se pueden instalar múltiples lectores conectados en red mediante Ethernet, coordinados por middleware RFID que gestiona la agregación de eventos y elimina duplicados cuando una misma etiqueta es detectada por antenas adyacentes con zonas de cobertura solapadas.

¿Qué diferencia hay entre polarización circular y lineal en términos de rendimiento práctico?

La polarización circular mantiene ganancia uniforme independientemente del ángulo de rotación del tag, mientras que la lineal sufre pérdidas de hasta 30dB (reducción de alcance del 95%) cuando tag y antena están perpendiculares. En la práctica, esto se traduce en tasas de primera lectura del 96-99% con circular frente a 75-85% con lineal en aplicaciones donde los productos se mueven en orientaciones aleatorias. La polarización lineal ofrece ventaja en alcance máximo (10-15% superior) cuando la orientación del tag está controlada, como en portales de acceso con productos siempre en la misma posición, pero resulta inadecuada para cintas transportadoras, paletizado automático o inventario de estanterías donde la orientación es impredecible.

¿Cómo se compara la AN720 con antenas RFID de panel plano de mayor ganancia como las de 9dBi?

Antenas de 9dBi ofrecen 3dB más de ganancia, traducido en un incremento teórico de alcance del 40% (de 8m a 11m con las mismas condiciones). Sin embargo, este aumento de ganancia se consigue estrechando el haz de radiación de 70° a 35-40°, lo que reduce el área de cobertura efectiva y obliga a instalar más antenas para cubrir la misma superficie. La AN720 con 6dBi es óptima para pasillos de 3-4m de ancho y alturas de instalación de 3-5m, mientras que antenas de 9dBi son preferibles en aplicaciones de largo alcance con campo de visión estrecho, como pórticos de entrada/salida de vehículos o túneles de lectura con productos en cinta a velocidad constante.

¿Qué mantenimiento requiere la antena durante su vida útil operativa?

La AN720 es un elemento pasivo sin componentes electrónicos activos, por lo que no requiere mantenimiento preventivo más allá de inspección visual trimestral del conector Clase N para verificar ausencia de corrosión y apriete correcto (1.7Nm con llave dinamométrica). En entornos con polvo o partículas, limpiar la superficie del radomo con paño húmedo cada 6 meses para evitar acumulación que pueda afectar al patrón de radiación. Verificar anualmente la integridad del cable coaxial (típicamente LMR-400 o equivalente) mediante medición de VSWR con analizador de redes; valores superiores a 1.8:1 indican degradación del cable o conector y requieren sustitución.
